Protok tople vode: do 7m3/h
Maksimalna radna temperatura: 90°C
Maksimalni radni pritisak: 6bara
Toplotna snaga pri Δt=20°C: 160kW
Razmak između priključaka na kotlovskom krugu: 340mm
Razmak između priključaka na potrošačkom krugu: 400mm
Priključci na instalaciju 6/4" sa unutrašnjim navojem
Gornji priključak za odzračivanje 1/2"
Donji priključak za PIP slavinu ili ispinjanje 1/2"
Priključak za senzor temperature 1/2"
Šifra | Kod proizvođača | Naziv | MP cena | R | Poruči | |
---|---|---|---|---|---|---|
40SH1007 | 850010 | HIDRAULIČNA SKRETNICA SA IZOLACIJOM HW 80/400-6/4" | 20.802,00 |
|

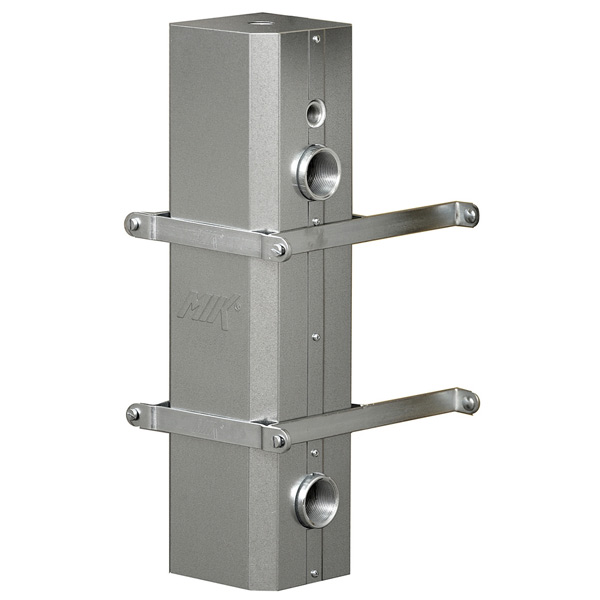

Hidrauličke skretnice proizvedene su sa visokim kvalitetom izrade uz izuzetnu pouzdanost u ekploataciji i ispitane na nepropusnost pri pritisku od 12 bara. Komora unutar skretnice izrađena je kvadratnog poprečnog preseka 80x80.

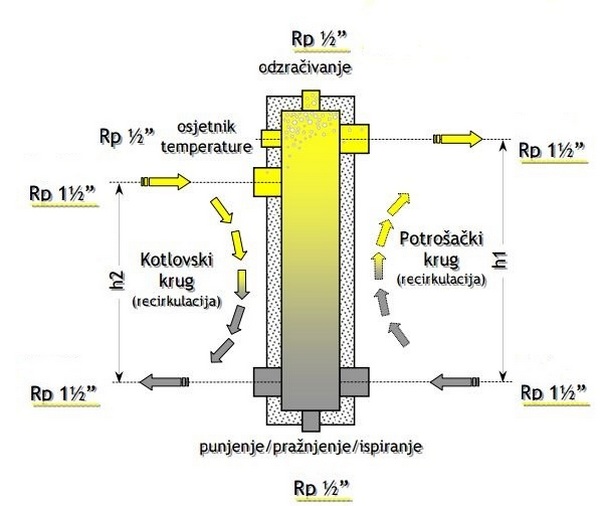

Priključci kotlovskog i potrošačkog kruga nalaze se nasuprotno sa bočnih strana, dok su priključci na instalaciju 6/4” sa unutrašnjim navojem. Razmak između priključaka na kotlovskom krugu iznosi 340mm, dok na potrošačkom krugu iznosi 400 mm. Konstrukcionim rešenjem predviđen je priključak za ozračivanje sa gornje strane (1/2”), priljučak za slavinu za punjenje i pražnjenje sa donje strane (1/2”) i priključak za senzor temperature (1/2”).
Ovaj model hidraulične skretnice izrađen je sa antikorozivnom zaštitom i izolacijom od polistirena debljine 25mm (prema DIN 4102-B2) sa oplatom od pocinkovanog lima od 0,80mm.
