Šifra | Kod proizvođača | Naziv | MP cena | R | Poruči | |
---|---|---|---|---|---|---|
32TK1018 | 20307 | KOTAO TKAN INTEGRA 80kW (besplatno puštanje u rad) RADIJATOR INŽ. | 1.608.536,00 | @ |
|
|
32TK1019 | 20308 | KOTAO TKAN INTEGRA 100kW (besplatno puštanje u rad) RADIJATOR INŽ. | 1.837.222,00 | @ |
|
|
32TK1020 | 20309 | KOTAO TKAN INTEGRA 150kW (besplatno puštanje u rad) RADIJATOR INŽ. | 2.640.716,00 | @ |
|
|
32TK1021 | 20310 | KOTAO TKAN INTEGRA 200kW bez silosa (besplatno puštanje u rad) RADI | 3.574.005,00 | @ |
|
|
32TK1022 | 20311 | KOTAO TKAN INTEGRA 250kW bez silosa (besplatno puštanje u rad) RADI | 3.971.116,00 | @ |
|
|
32TK1023 | 20312 | KOTAO TKAN INTEGRA 300kW bez silosa (besplatno puštanje u rad) RADI | 4.171.989,00 | @ |
|

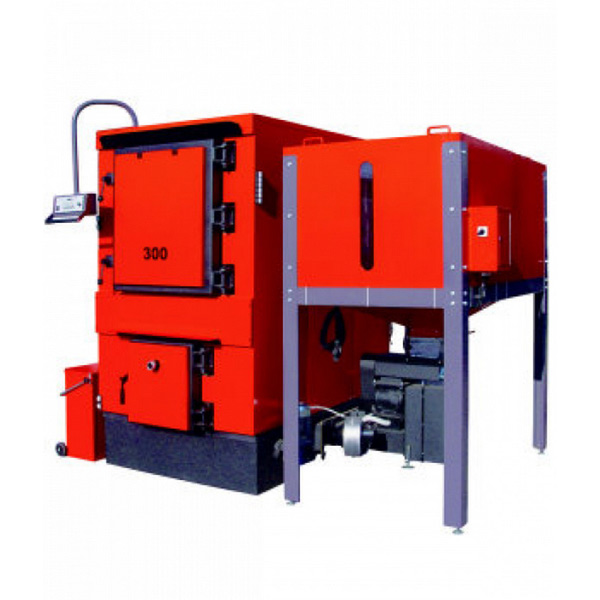

TKAN Integra predstavlja nastavak modela TKAN 1 i TKAN 2 u smislu povećanja snage, od 60 do 300 Kw, i spada u grupu industrijskih kotlova sa integrisanim dodatnim elementima koji se odnosi na funkcije automatskog čišćenja i automatskog transporta peleta.
Namenjen je za sagorevanje biomase na prvom mestu peleta, ali i koštica od voća (višnja, trešnja, šjliva). Proces sagorevanja se odvija automatski, a dva osnova parametra predstavljaju temperatura vode u kotlu, i temperatura izduvnih gasova. Automatsko potpaljivanje vrši se sa dva snažna elektro grejača. Korisnik reguliše snagu, koristeći zadatu količinu unetog goriva, i snagu ventilatora. Postoji mogućnost ugradnje sobnog termostata sa vremenskim programiranjem.
Industrijski kotlovi Integra izrađeni su od kotlovskih limova debljine 6 mm i više, a izmenjivač toplote od bešavnih, kotlovskih cevi. Prilikom upotrebe peleta kotao dostiže stepen iskorišćenja od blizu 90%. Pri višim režimima temperature dimnih gasova na izlazu su od 170 do 190 stepeni, što se uvek može očitati na displeju.
Dnevni, mali silos (zapremine 800 l) je deo opreme koja ide uz kotao. Sa velikim silosom koji pravi kupac (prema raspoloživim dimenzijama), mali silos povezuje se pužnim transporterom sa bočne i prednje strane. Priključenje pužnog transportera podržano je automatikom.
Kotlovi serije TKAN Integra snaga od 60 do 300 KW proizvode se i u varijantama sa dopunskom opremom, koja se odnosi na funkcije automatskog čišćenja i automatskog transporta peleta. Kotao po svojoj termodinamičkoj konstrukciji ostaje isti, a promene se odnose na sledeće sklopove:
1) Ložišni deo
2) Termo izmenjivački deo, odnosno njegova vrata
3) Ciklon za izdvajanje pepela
4) Veliki silos sa automatizovanim transportom do kotla
1) Za automatsko izdvajanje pepela, u ložišnom delu ugrađuju se dve pužne spirale sa svojim elektro pogonima.
2) Na vrata izmenjivačkog sklopa cevi ugrađuje se sistem elektromagnetnih ventila koji povremeno puste vazduh pod pritiskom i na taj način čiste cevi kotla od pepela i čađi. Potreban je izvor vazduha pod pritiskom određenog kapaciteta kao i automatika koja vodi ovaj proces.
3) Zbog smanjene emisije čestica pepela u vazduhu, preporučuje se ugradnja ciklona naročito ako je kupac ugradio i sistem pneumatskog čišćenja.
4) Kod velikih sistema gde se dnevna potrošnja peleta kreće i od nekoliko stotina kilograma, pa do nekoliko tona, preporučuje se ugradnja velikog silosa sa kofičastim elevatorom. On je sistemom pužnih transportera vezan sa malim silosom, a ceo proces dopreme je automatizovan sa sondama minimuma i maksimuma u malom silosu.
Kotlovi na bio masu TKAN kao i proširena verzija TKAN Integra dostupni su u snagama 60, 100, 150, 200, 250 i 300 kw.
Tip kotla | TKAN60 | TKAN80 | TKAN100 | TKAN150 | TKAN200 | TKAN250 | TKAN300 | ||
Snaga | kW | 60 | 80 | 100 | 150 | 200 | 250 | 300 | |
Radni pritisak | kPa | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
Probni pritisak | kPa | 450 | 450 | 450 | 450 | 450 | 450 | 450 | |
Zapremina vode u kotlu | L-cca | 276 | 368 | 460 | 690 | 920 | 1150 | 1380 | |
Masa kotla + masa silosa | kg | 655+106 | 915+100 | 1073+110 | 1665+162 | 2260+180 | 2800+220 | 3080+220 | |
DIMENZIJE | A | mm | 680 | 730 | 730 | 850 | 1005 | 1260 | 1260 |
A1 | 1500 | 1945 | 2230 | 2550 | 2785 | 3100 | 3100 | ||
A2 | 610 | 610 | 810 | 1010 | 1050 | 1050 | 1050 | ||
B | 890 | 975 | 1135 | 1350 | 1400 | 1500 | 1750 | ||
B1 | 1520 | 1565 | 1725 | 2070 | 2240 | 2270 | 2560 | ||
C | 1125 | 1445 | 1445 | 1580 | 1850 | 1870 | 1895 | ||
ØD | 200 | 200 | 200 | 250 | 250 | 300 | 300 | ||
E | 675 | 390 | 390 | 785 | 630 | 660 | 685 | ||
G | 360 | 360 | 360 | 360 | 420 | 420 | 445 | ||
H | 1430 | 1700 | 1700 | 1925 | 2240 | 2305 | 2330 | ||
H1 | 1565 | 1830 | 1830 | 2050 | 2370 | 2450 | 2480 | ||
H2 | 1690 | 1690 | 1590 | 1850 | 1950 | 2015 | 2045 | ||
D1 | col | 6/4" | 2" | 2" | 2" | DN80 NP6 | DN80 NP6 | DN80 NP6 | |
D2 | 6/4" | 2" | 2" | 2" | DN80 NP6 | DN80 NP6 | DN80 NP6 | ||
D3 | 3/4" | 3/4" | 3/4" | 3/4" | DN40 NP16 | DN40 NP16 | DN40 NP16 | ||
D4 | 3/4" | 1/2" | 1/2" | 1/2" | DN40 NP16 | DN40 NP16 | DN40 NP16 | ||
D5 | 1/2" | 1/2" | 1/2" | 1/2" | 1" | 1" | 1" | ||
D6 | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
