Oslobodite svoju kreativnost uz nov, jedinstven koncept fan-coil uređaja ART-U
Iz fabrike Galletti dolazi nov i potpuno jedinstven koncept ventilator-konvektora serije ART-U. Zahvaljujući optimizaciji unutrašnje razmene toplote u kombinaciji sa odličnim karakteristikama inverterski upravljanog motora kao i debljini od samo 10 cm, ART-U predstavlja najsavremeniji uređaj za klimatizaciju, jedinstven na tržištu ventilator-konvektor uređaja.

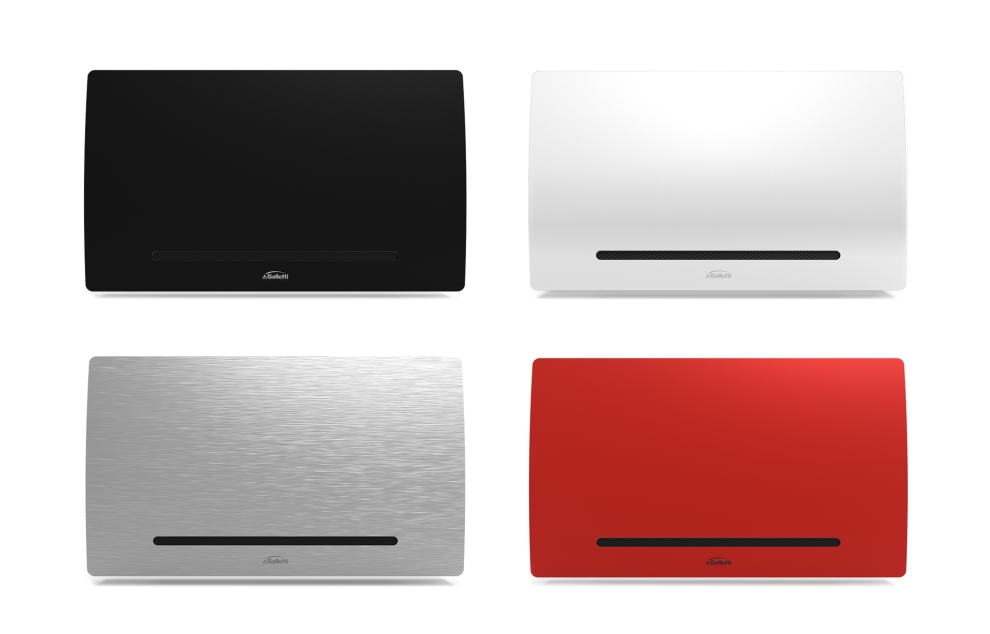

ART-U se savršeno uklapa u svaki enterijer. Jedinstven dizajn kao i kvalitet materijala kućišta i komponenti od kojih je izrađen spajaju ventilator-konvektor i životni prostor u savršen sklad.
IZMENJIVAČ TOPLOTE
Izmenjivač toplote sa visokom efikašnjišću razmene izrađen je od bakarnih cevi sa aluminijumskim lamelama, opremljen bakarnim priključcima i ozračnim ventilom.
Aluminijumske lamele tretirane su hidrofilnim premazom kako bi se povećala efikasnost tokom procesa hlađenja a ujedno obezbedila bolja otpornost na agresivno okruženje.
INVERTER BLDC MOTOR
BLDC motor sa integrisanim inverterom osigurava nisku potrošnju energije što implicira smanjenu emisiju CO2 za 70% u poređenju sa standardnim 3-brzinskim AC motorima.
IZUZETNO NISKA BUKA
Najčešća situacija u eksploataciji ventilator konvektora je ona sa delimičnim opterećenjem gde je ekfektivna brzina protoka vazduha niža od maksimalne. Zvučna snaga ART-U jedinice pri minimalnom random naponu nikada ne prelazi 32 dBA što omogućava ovom uređaju mogućnost korišćenja i u najzahtevnijem životnom okruženju. Nizak nivo buke je zapravo jedna od glavnih prednosti ovog uređaja dajući mu tako mogućnost integracije i u spavaćim sobama gde preporučeni nivo buke ne prelazi 40 dBA.

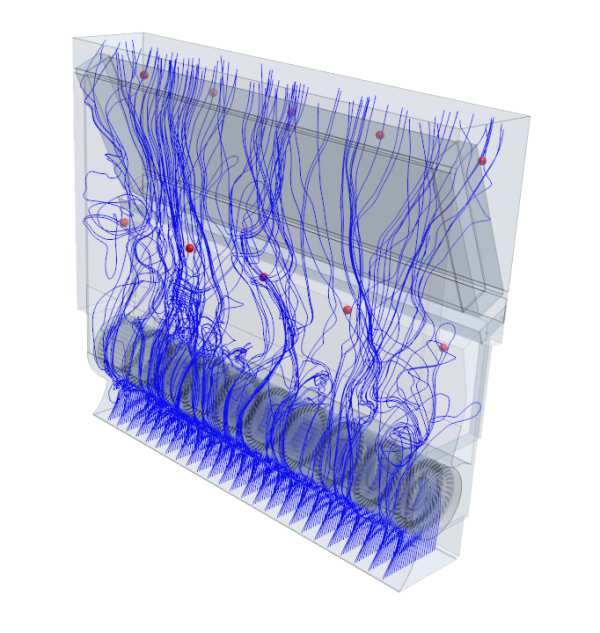

U fazi dizajniranja uređaja pomoću CFD simulatora (Computational Fluid Dynamics) uvidelo se da je moguće poboljšati razmenu toplote sa posledičnim smanjenjem potrošnje električne energije i emisije buke sa istim komponentama i pod istim radnim uslovima. Zapravo u CFD simulacijama reprodukovano je vrtložno kretanje vazduha unutar jedinice.
Proučavanje polja kretanja vazduha omogućilo je smanjenje recirkulacije tečnosti nizvodno od ventilatora sprečavajući neželjene padove pritiska unutar ventilator konvektora. Još jedan od ciljeva istraživanja bilo je poboljšanje raspodele vazduha duž uzdužne ose ventilatora.

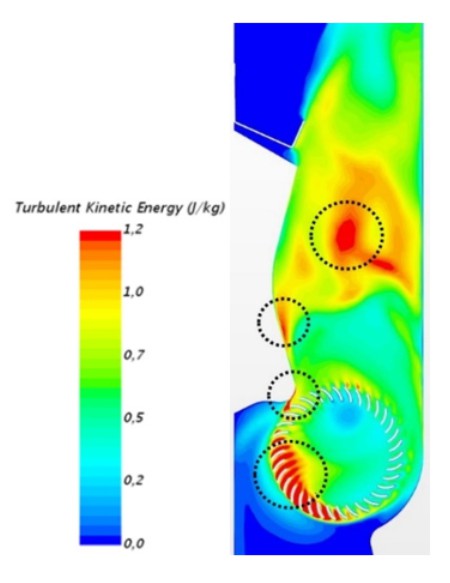

TURBULENTNO POLJE KINETIČKE ENERGIJE
Simulacija je istakla područja jake turbulnecije u zoni sečiva, na zaštitnom jeziku i na izlazu iz ventilatora.
Proudmanova analogija povezuje turbulentnu kinetičku energiju sa aerodinamičnim šumom koji proizvodi jedinica tokom svog rada.
Smanjenje buke je moguće u koliko se smanje površine za proizvodnju turbulencije
TEHNIČKI PODACI
| ART-U | 10 | 20 | 30 | 40 | 50 | |||||||||||||||||
| Brzina ventilatora | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | ||
| Ulazna voltaža | V | 2,00 | 5,50 | 7,00 | 10,0 | 2,00 | 5,50 | 7,00 | 10,0 | 2,00 | 5,50 | 7,00 | 10,0 | 2,00 | 5,50 | 7,00 | 10,0 | 2,00 | 5,50 | 7,00 | 10,0 | |
| Ukupni kapacitet hlađenja | (1) | kW | 0,31 | 0,71 | 0,84 | 1,08 | 0,58 | 1,15 | 1,41 | 1,76 | 0,66 | 1,63 | 1,97 | 2,44 | 0,76 | 1,84 | 2,37 | 3,12 | 0,92 | 2,32 | 2,89 | 3,69 |
| Osetni kapacitet hlađenja | (1) | kW | 0,21 | 0,56 | 0,69 | 0,91 | 0,41 | 0,89 | 1,08 | 1,36 | 0,46 | 1,18 | 1,44 | 1,78 | 0,53 | 1,38 | 1,77 | 2,33 | 0,65 | 1,72 | 2,15 | 2,77 |
| FCEER class | C | C | B | B | B | |||||||||||||||||
| Protok vode | (1) | l/h | 53 | 122 | 145 | 185 | 100 | 198 | 242 | 303 | 113 | 280 | 339 | 418 | 131 | 315 | 406 | 535 | 157 | 398 | 496 | 634 |
| Pad pritiska | (1) | kPa | 1 | 4 | 5 | 8 | 2 | 6 | 9 | 13 | 2 | 12 | 17 | 24 | 2 | 12 | 18 | 29 | 3 | 13 | 19 | 29 |
| Grejni kapacitet | (2) | kW | 0,29 | 0,82 | 1,05 | 1,40 | 0,59 | 1,33 | 1,60 | 1,98 | 0,67 | 1,78 | 2,15 | 2,65 | 0,74 | 1,99 | 2,49 | 3,21 | 0,95 | 2,56 | 3,16 | 4,02 |
| FCCOP class | C | C | C | C | B | |||||||||||||||||
| Protok vode | (2) | l/h | 51 | 143 | 183 | 243 | 103 | 231 | 278 | 345 | 117 | 310 | 374 | 461 | 128 | 347 | 433 | 559 | 165 | 446 | 550 | 698 |
| Pad pritiska | (2) | kPa | 1 | 4 | 6 | 11 | 2 | 7 | 10 | 14 | 2 | 12 | 17 | 24 | 2 | 11 | 17 | 26 | 2 | 13 | 19 | 28 |
| Protok vazduha | m³/h | 40 | 148 | 207 | 312 | 82 | 224 | 287 | 389 | 91 | 302 | 392 | 529 | 104 | 363 | 496 | 724 | 129 | 439 | 587 | 831 | |
| Ulazna snaga | W | 4 | 7 | 9 | 14 | 4 | 10 | 12 | 17 | 5 | 11 | 15 | 24 | 5 | 12 | 17 | 27 | 5 | 12 | 18 | 30 | |
| Nivo buke | (3) | dB(A) | 28 | 41 | 46 | 54 | 28 | 41 | 47 | 54 | 28 | 42 | 47 | 54 | 31 | 42 | 47 | 54 | 32 | 42 | 47 | 54 |
( 1 ) Režim na hlađenju 7-12 °C, temperatura vazduha 27 °C suvi termometar, 19 °C vlažni termometar (47 % relativne vlažnosti )
Izraženo prema EN 1397:2015
( 2 ) Režim na grejanju 45-40 °C, temperatura vazduha 20 °C
( 3 ) Snaga zvuka izmerena prema standardu ISO 3741 and ISO 3742
Napajanje 230-1-50 (V-ph-Hz)

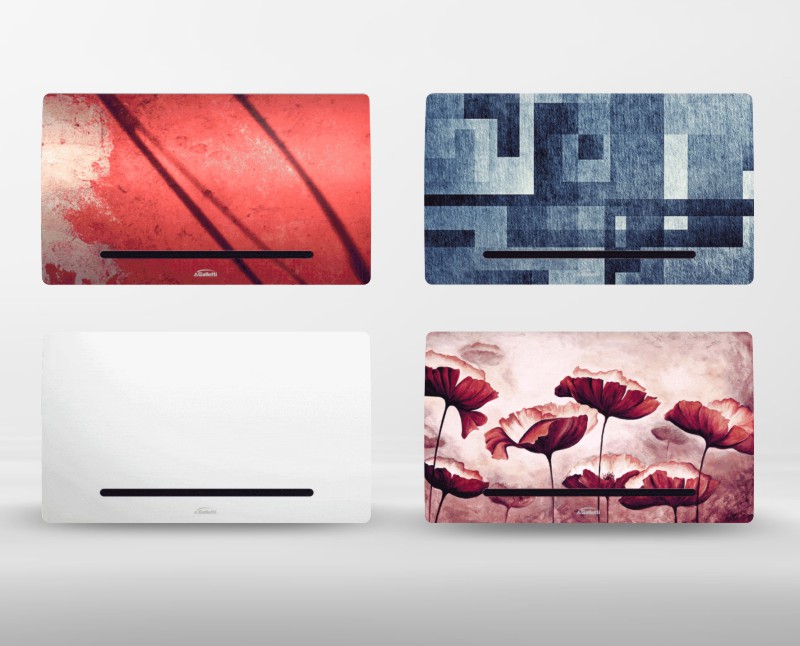

OD SADA VAŠ UREĐAJ ZA KLIMATIZACIJU POSTAJE VAŠE SLIKARSKO PLATNO
Svaki pojedinačan komad može biti različit. Baš kao umetničko delo
Novi pristup tehnološkom razvoju koji je Galletti primenio u komforu prostora u kojem se svakodnevno živi, kroz savršenu kombinaciju performansi i estetike Art-U CANVAS postaje slikarsko platno spremno za prilagođavanje svim vrstama grafike, boje, geometrije I fotografije.
Daljnji stepen slobode pruža mogućnost reprodukcije geometrijskih i grafičkih tekstura pozadina kako bi kamuflirali ventilator konvektor u prostoru gde je postavljen

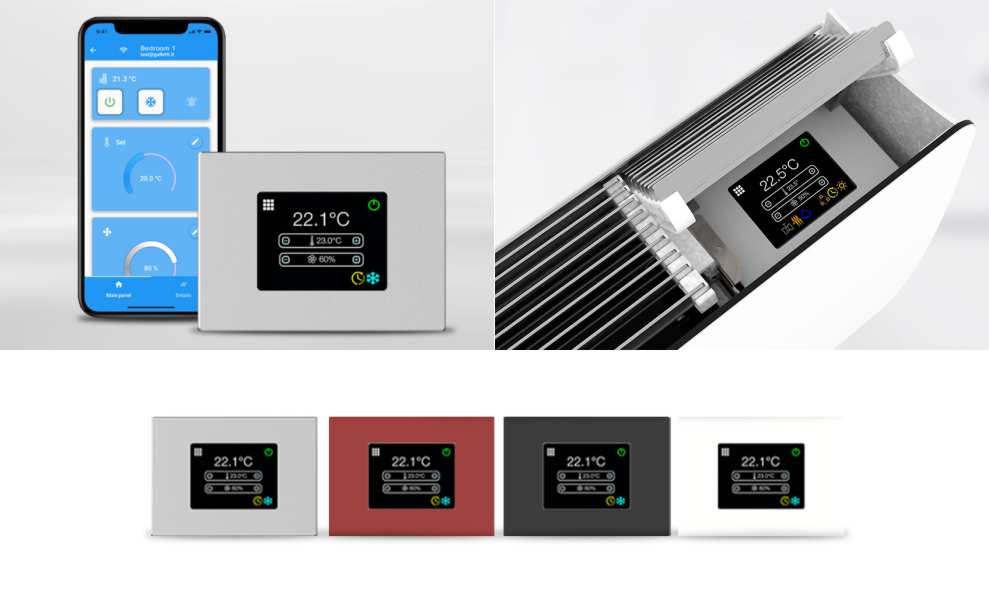

KONTROLERI I SOFTVERI ZA INTELIGENTNO UPRAVLJANJE UREĐAJEM
Zahvaljujući naprednoj mikroprocesorskoj kontroli koju razvio Galletti sada možete uživati u punom komforu Vašeg prostora. EVO sistem kontrole razvijen je da odgovori na sve zahteve korisnika u najkraćem roku i temperaturu i vlažnost vazduha prilagodi Vašim i potrebama Vašeg objekta.
EVO kontroleri mogu biti instalirani na samom uređaju ili na zidu Vašeg objekta. EVO-2-TOUCH sa ekranom osetljivim na dodir od 2,8” takodje može biti izrađen u boji po želji.
Sve varijante ART-U uređaja dostupne su Doming prodavnicama širom zemlje, a tim profesionalnih inženjera Vam može pomoći da odaberete pravi uređaj koji zadovoljava sve potrebe prostora u kome se nalazi.
