AZ INTEC inox

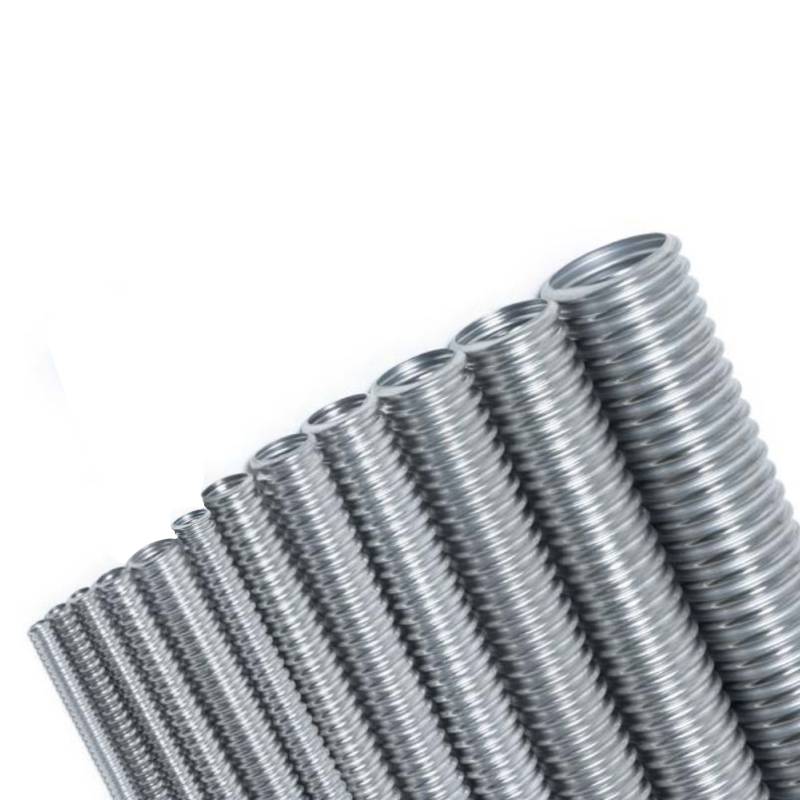

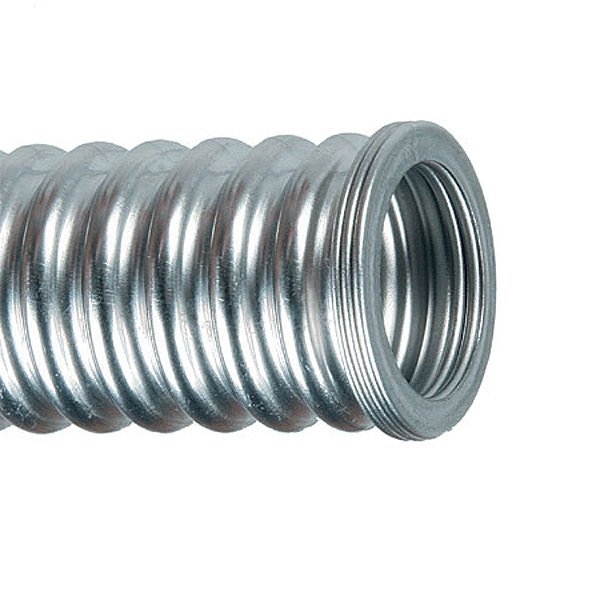

CEV FLEKSIBILNA OD NERĐAJUĆEG ČELIKA

Materijal: nerđajući čelik AISI 304


Radni pritisak: PN 16 bar


Radna temperatura: od -50 do 200 °C
(u zavisnosti od zaptivki)

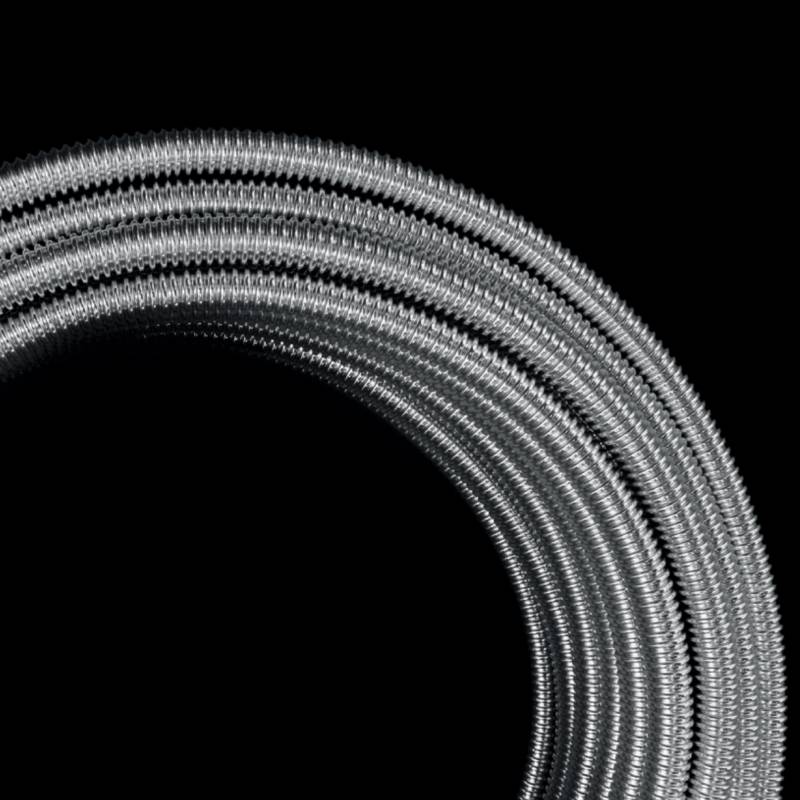

Kotur: 60m


Prikazane cene se odnose na 1m dužni

Šifra Kod proizvođača Naziv MP cena R Poruči
50AZ0002 14-002-001 CEV FLEKSI INOX DN 8 (priključci 3/8") AZ INTEC 608,00
50AZ0003 14-002-002 CEV FLEKSI INOX DN12 (priključci 1/2") AZ INTEC 768,00
50AZ0004 14-002-003 CEV FLEKSI INOX DN16 (priključci 3/4") AZ INTEC 915,00
50AZ0005 14-002-005 CEV FLEKSI INOX DN20 (priključci 1") AZ INTEC 1.455,00
50AZ0006 14-002-007 CEV FLEKSI INOX DN25 (priključci 5/4") AZ INTEC 2.037,00
Odustani od poručivanja
X
<
Nazad na proizvode

Treba ti jos nešto?

Poruči

Dovrši poručivanje

UPUTSTVO ZA UPOTREBU INOX CREVA:

Odsecite savitljivu cev na sredini donjeg rebra (na mestu, gde je najmanji prečnik cevi) sa sekačem cevi CATS 250, na traženu dužinu cevi. Kod toga uvažite, da cev sa stiskanjem postaje kraća (zavisi od prečnika cevi) za cca 9–16mm na svakoj strani cevi. Postavite sekač cevi, kako to vidite na donjoj slici, i polako stežite točak na rezaču, dok sečete cev. Krajevi cevi moraju biti glatki. Ne upotrebljavajte druge sekače cevi ili pak ručne testere.

Kontrolišite,  da li je odsečeni kraj cevi gladak. Ako nije, nužno ga očistiti.

Namestite odgovarajuče umetke u presu Cats 120

Podignite gornji deo prese, postavite cev u donji deo čeljusti, tako, da su zadnja tri članka spremna za presovanje (slika).

Zatvorite gornji deo prese i zaključajte ga sa ručicom.

Stegnite ručicu prese do kraja, u horizontalni položaj.

Dignite ponovo ručicu, odključajte gorni deo prese i izvadite cev iz prese. Krajevi cevi moraju biti glatki. Mere moraju odgovarati donjoj tabeli.

Namestite obe holender navrtke, odnosno oba fitinga na cev, izolaciju ili zaštitu. Presujte i drugi kraj cevi, kako to stoji u tačkama od 4 do 7.

Cev se mora saviti u željenu poziciju pre montaže na priključak. Nije, naime, moguće garantovati, da pritisak ne bi uticao na stisnute članke cevi, dok se cev krivi.



Pažnja:

Presa za presovanje cevi fabrički je nameštena kod proizvođaća. Kod menjanja umetka za druge dimenzije nije potrebno novo nameštanje. Ako dođe do situacije, da je nameštanje potrebno, pazite da je u skladu sa parametrima iz gornje tabele. Ne upotrebljavajte umetke drugih tipova i drugih proizvođača.

Uvažiti:

 Nominalni pritisak najveći je radni pritisak temperature fluida
