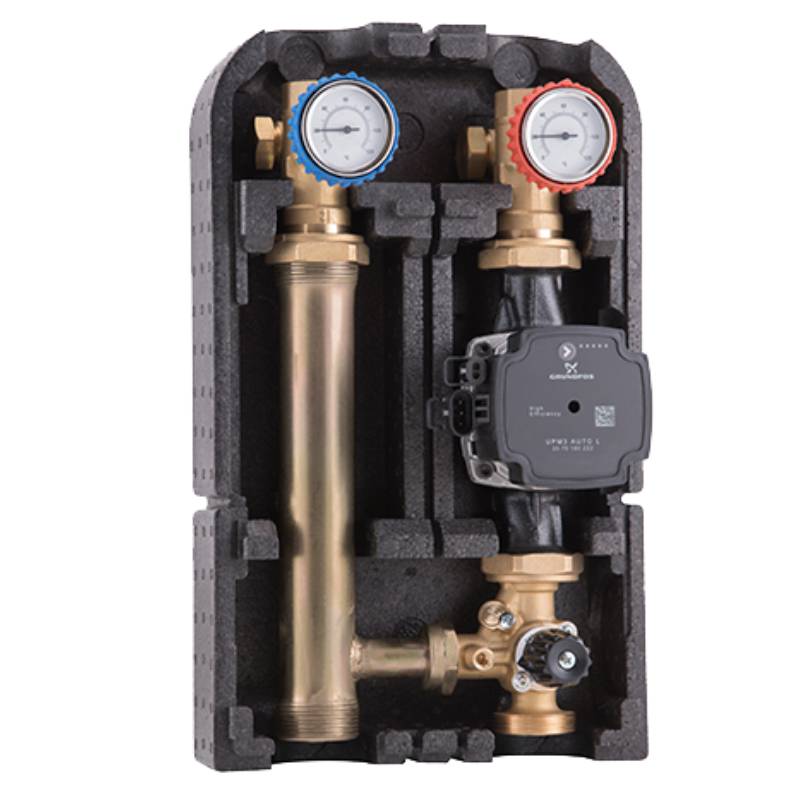

Mešna 5/4 SN bez pumpe

Grupa se sastoji od:

ventila za zatvaranje polaza/povrata,

ventila za mešanje (koji može biti motorizovan),

merača temperature na polazu/povratu,

antitermosifonski nepovratni ventil,

toplotna izolacija.

Serija je predviđena za ugradnju diferencijalnog bajpas ventila.

Karakteristike

Raspon radne temperature: 5–90 °C

Maksimalni radni pritisak: 10 bara

Priključci: ženski EN 10226-1/muški ISO 228-1

Udaljenost između centra: 125 mm

Pumpa: bez ugrađene pumpe ali sa predviđenim mestom za 180mm

Pogodne tečnosti: voda, rastvori glikola (maksimalno 30%)

Skala za merenje temperature: 0–120 °C

Kv mešnog ventila=6

Materijali

Loptaste slavine

• Telo: mesing EN12165 CW617N

• Zaptivke: PTFE, EPDM, Viton

Motorni ventil za mešanje

• Telo: mesing EN 12165 CW617N

• Obturator: mesing EN 12164 CW614N

• Zaptivke: EPDM

Produžetak: pocinkovani čelik

T-zglob (reverzibilne grupe): mesing EN12165 CW617N

Kontrolni umetak ventila

• Telo i obturator: POM

• Zaptivka: NBR

Pumpa:

• Bez ugrađene pumpe

• Centralno rastojanje: 180 mm

• Priključci: G 1 1/2 M (ISO 228-1)

Izolacioni omotač

• Telo: EPP

• Gustina: 60 kg/m3

• Raspon radne temperature: -5–120 °C

• Toplotna provodljivost: 0,04 V/(m·K)
