CALEFFI
Italija

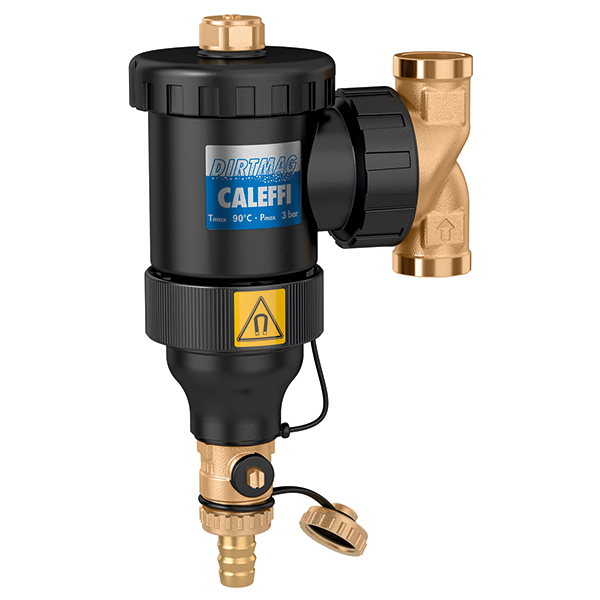

DIRTMAG F

HVATAČ NEČISTOĆE SA MAGNETNIM PRSTENOM

Telo od tehnopolimera.


Priključci: Ž.


Za vertikalne i horizontalne cevi.


Ispusna slavina sa priključkom za crevo.


Odzračni ventil.


Pmax radni: 3 bar.


Tmin÷Tmax = 0÷90 °C.

Šifra Kod proizvođača Naziv MP cena R Poruči
1220123 HVATAČ NEČISTOĆE DIRTMAG F SA MAGNETNIM PRSTENOM 3/4" - CALEFFI 11.048,00 @
1220127 HVATAČ NEČISTOĆE DIRTMAG F SA MAGNETNIM PRSTENOM 1" - CALEFFI 12.099,00 @
Odustani od poručivanja
X
<
Nazad na proizvode

Treba ti jos nešto?

Poruči

Dovrši poručivanje



dirmag f havatac necistoce sa magnetom

Hvatač nečistoće odvaja nečistoću, koja se uglavnom sastoji od peska i rđe, koja cirkuliše u zatvorenim sistemima, uz veoma mali pad pritiska.
Nečistoća se sakuplja u velikoj komori za odvajanje, koja ne zahteva česta pražnjenja, i može se ukloniti i dok je sistem u radu.

Hvatač nečistoće serije DIRTMAG na sebi ima magnetni prsten koji se može skidati i služi za odvajanje nečistoća od gvožđa. Napravljen je od kompozitnog materijala koji je projektovan za upotrebu i u sistemima klimatizacije.

Ovaj hvatač je posebno prilagodljiv jer se može instalirati i na horizontalne i na vertikalne cevi.

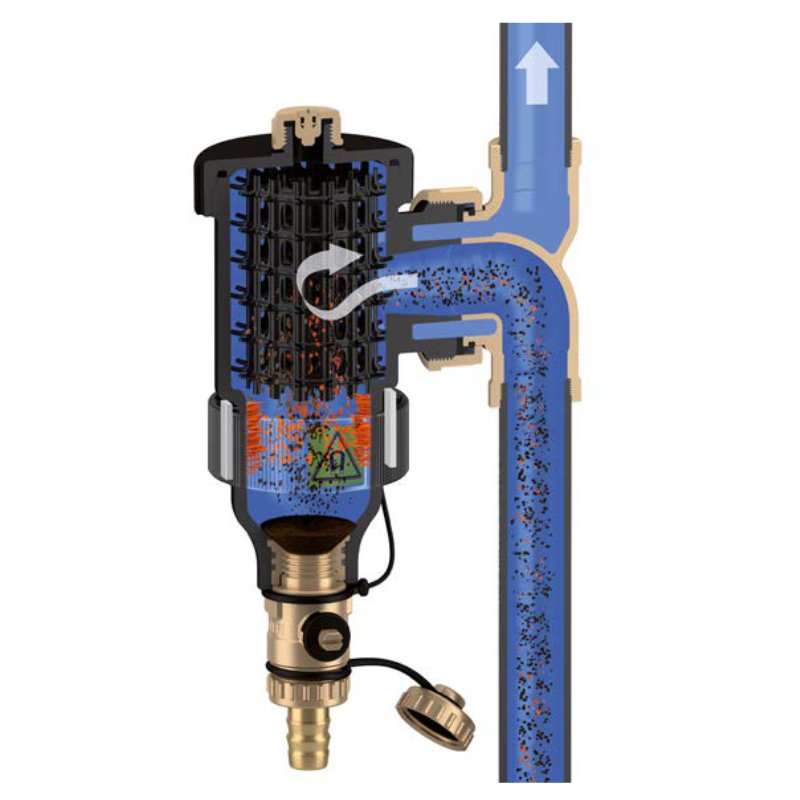

Princip rada

Princip rada hvatača nečistoće sa magnetom se ostvaruje kombinovanim delovanjem više fizičkih fenomena.

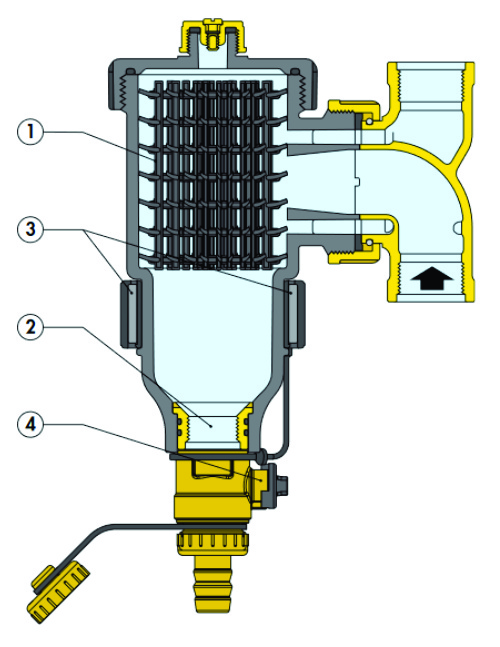

Unutrašnji element (1) se sastoji od skupa radijalno postavljenih mrežastih površina. Nećistoće u vodi udaraju o ove površine, bivaju odvojene i padaju na dno komore (2) gde se sakupljaju.Nečistoća od gvožđa se takođe odvaja u odvajaču, zahvaljujući dejstvu dva magneta (3) koji se nalaze u specijalnom prstenu koji se može skidati. Velika unutrašnja zapremina DIRTMAG-a usporava brzinu fluida i na taj način uz dejstvo gravitacije pomaže odvajanje čestica nečitoće.
Sakupljena nečistoća se može ispuštati otvaranjem ispusne slavine (4) dok je sistem u radu, čak i prilikom puštanja sistema u rad.

dirtmag presk



DIRTMAG Konstrukcioni detalji

Tehnopolimer

Odvajač nečistoće je napravljen od polimera specijalno odabranog za korišćenje u sistemima grejanja i hlađenja. Glavne karakteristike tehnopolimera su:

  • visoka otpornost na deformacije, dobro podnosi istezanje,
  • otpornost na nastajanje prslina, veoma niska apsorpcija vlage,
  • visoka otpornost na habanje usled kontinuiranog prolaska fluida,
  • da održava performanse i pri variranju temperatura,
  • kompatibilnost sa glikolima i aditivima koji se koriste

Ove osnovne karakteristike materijala u kombinaciji sa odgovarajućim oblikom odvajača čine da se može uporediti sa odvajačima napravljenim od metala.
