THERMOTECHNIK od inoxa

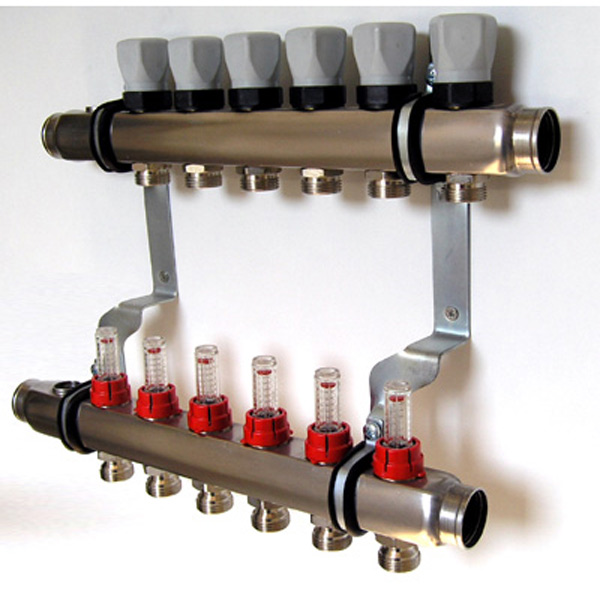

Polazni i povratni razdelnik izrađeni su iz visokokvalitetnog plemenitog čelika 1.4301. Svaki priključak pojedinog kruga podnog grijanja na polaznom razdjelniku opremljen je topmetrom, kojim je omogućena regulacija svakog kruga podnog grejanja podešavanjem protoka vode sistema podnog grejanja. Protok tople vode u pojedinom krugu podnog grejanja definisan je projektom. Svaki priključak pojedinog kruga podnog grejanja na povratnom razdjelniku opremljen je termostatskim ventilom sa ručnom regulacijskom kapom. Regulacijska kapa može se zamieniti termostatskom glavom ili termoelektričnim pogonom. Termostatskim ventilima održava se konstantna temperatura u prostoru tretiranom podnim grejanjem. S elektropogonom predregulacija je osigurana u skladu sa signalom sa sobnog termostata. Za odzračivanje sistema podnog grejanja na polaznom i povratnom razdelniku ugrađeni su ručni odzračni ventili. Radi kontrole temperature vode u razdjlniku preporučuje se ugradnja nalegajućeg termometra.

Izrada instalacije i puštanje u pogon

Postavljanje estriha

Prije postavljanja estriha potrebno je pregledati cijevi. Za vrijeme nanošenja estriha svi ogrjevni krugovi moraju biti pod normalnim radnim tlakom. Svi otvori na zgradi moraju biti zatvoreni, da se strujanjem zraka ne ubrza odvajanje vlage, koja je potrebna za sazrijevanje estriha. Estrih treba pripraviti sa dodatnim aditivom za estrihe tip TTO GTF-EZ 5. Nužno je provjeriti da Ii su radnici koji polažu estrih detaljno informirani o potrebnoj debljini sloja estriha. Postavljanje estriha u zimskim uvjetima U slučaju postavljanja instalacija u zimskom periodu pri niskim temperaturama zraka, postoji mogućnost smrzavanja vode u instalaciji za vrijeme nanošenja estriha i pri tlačnoj probi, odnosno za vrijeme prije puštanja instalacije u pogon. Za vrijeme nanošenja estriha ne smije se grijati instalacija, odnosno ne smije cirkulirati topla voda zbog prebrzog sušenja estriha. Za zaštitu od smrzavanja vode potrebno je primijeniti druge metode zaštite, poput temperiranja zgrade drugim sistemom grijanja, ili dodavanjem sredstava protiv smrzavanja. Ako su vodi u postupku polaganja instalacije dodavana sredstva protiv smrzavanja, a takva zaštita više nije nužna, voda se ispušta, a ogrjevni krugovi se ispiru količinom vode u omjeru najmanje trostrukog volumena za svaki krug zasebno. Ogrjevne krugove isprati, te nakon toga napuniti i odzračiti svaki zasebno, prema postupku punjenja opisanom pri normalnom punjenju sustava.

Puštanje instalacije u pogon

Nakon nanošenja estriha na položenu instalaciju, prije puštanja instalacije u pogon mora proći najmanje 21 dan od nanošenja estriha. Prvo zagrijavanje počinje s polaznom temperaturom vode od 25˚C uz isključenu automatiku. Takvu temperaturu u polaznom vodu potrebno je održavati tri dana. Nakon proteka tog vremena dozvoljeno je postepeno dogrijavanje vode u polaznom vodu na radnu temperaturu, te je potom potrebno uključiti automatiku za nesmetani i pravilan rad instalacije podnog grijanja. Ukoliko ne postoji potreba za radom podnog grijanja, a ujedno ne postoji opasnost od smrzavanja, ili pak ako firma koja postavlja pod ne zahtijeva neku minimalnu  temperaturu poda, postrojenje se može isključiti. Isključenje se vrši putem automatike. Postupak zagrijavanja se obavlja ručnom regulacijom i treba izvršiti zabilješku u protokol o puštanju instalacije u pogon, koji se
nalazi u uputama. Protokol potpisuju zajedno izvođači instalacije i estriha uz potpis investitora, te stručnog suradnika proizvođača opreme ukoliko je investitor naručio stručni nadzor nad montažom instalacije. Po završetku postupka zagrijavanja, ako se instalacija ostavlja u pogonu, uključuje se regulacija grijanja, a granični termostat se namješta na 50˚ C.

Prethodno fino podešavanje topmetra

Isto kao i kod svih ostalih vrsta grijanja toplom vodom, neophodno je u svrhu balansiranja mreže obaviti hidrauličko podešavanje krugova grijanja, a koje se obavlja finim podešavanjem topmetara na razdjelniku za svaki krug posebno. Prvo podešavanje topmetra polaznog voda razdjelnika treba obaviti u skladu sa podacima datim u proračunu podnog grijanja. Ukoliko su umjesto topmetra ugrađeni mehanički ventili, podešavanje izvršiti sukladno dijagramu proizvođača na strani 11, na način da se inbus ključem 5 regulira protok, a inbus ključem 6 blokira neovlašteno korištenje. Tijekom prve ogrjevne sezone potrebno je izvršiti dodatne korekcije.
