LUXOR
Italija

LUXOR INOX

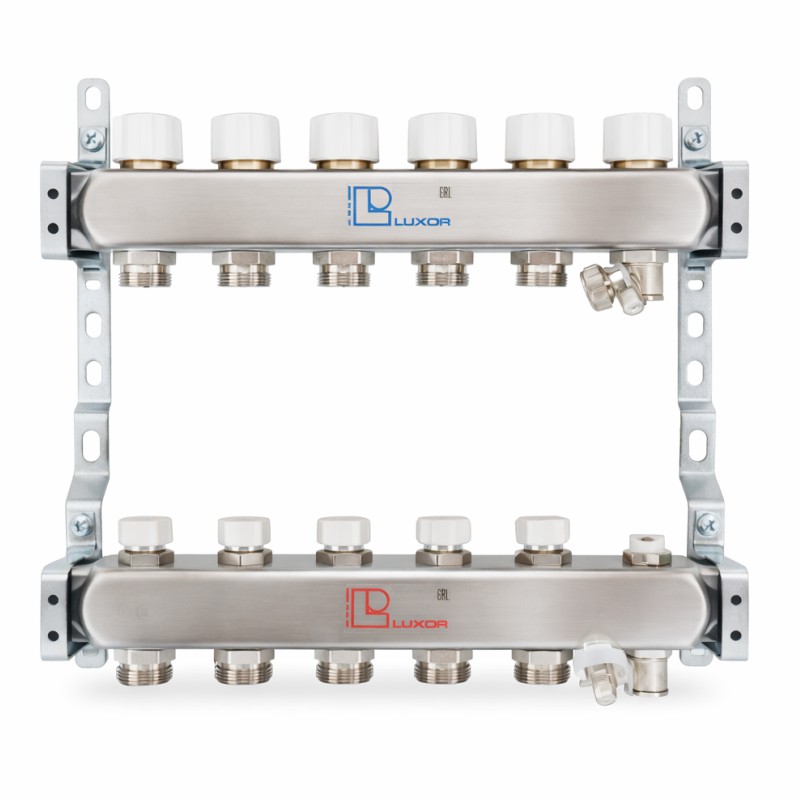

Set razdelnika za radijatorsko grejanje

 Predmontirani set razdelnika i sabirnika od nerđajućeg čelika za radijatorsko grejanje.


Sastoji se od povratnog voda sabirnika sa ugrađenim termostatskim ventilima i polaznog voda razdelnika sa ugrađenim ručnim regulacionim ventilima i parom metalnih nosača seta.


Priključak polaza/povrata: 1"UN/1"UN


Priključak krugova: 3/4" eurokonus

Šifra Kod proizvođača Naziv MP cena R Poruči
50LX0221 SET RAZDEL. RADIJAT. GR. INOX 1" x (2) L 9.833,00
50LX0222 SET RAZDEL. RADIJAT. GR. INOX 1" x (3) L 11.981,00
50LX0223 SET RAZDEL. RADIJAT. GR. INOX 1" x (4) L 14.447,00
50LX0224 SET RAZDEL. RADIJAT. GR. INOX 1" x (5) L 16.834,00
50LX0225 SET RAZDEL. RADIJAT. GR. INOX 1" x (6) L 19.358,00
50LX0226 SET RAZDEL. RADIJAT. GR. INOX 1" x (7) L 21.707,00
50LX0227 SET RAZDEL. RADIJAT. GR. INOX 1" x (8) L 24.038,00
50LX0228 SET RAZDEL. RADIJAT. GR. INOX 1" x (9) L 26.630,00
50LX0229 SET RAZDEL. RADIJAT. GR. INOX 1" x (10) 29.308,00
50LX0230 SET RAZDEL. RADIJAT. GR. INOX 1" x (11) 31.646,00 @
50LX0231 SET RAZDEL. RADIJAT. GR. INOX 1" x (12) 33.418,00
50LX0232 SET RAZDEL. RADIJAT. GR. INOX 1" x (13) 40.061,00 @
50LX0233 SET RAZDEL. RADIJAT. GR. INOX 1" x (14) 43.834,00 @
50LX0234 SET RAZDEL. RADIJAT. GR. INOX 1" x (15) 48.930,00 @
Odustani od poručivanja
X
<
Nazad na proizvode

Treba ti jos nešto?

Poruči

Dovrši poručivanje

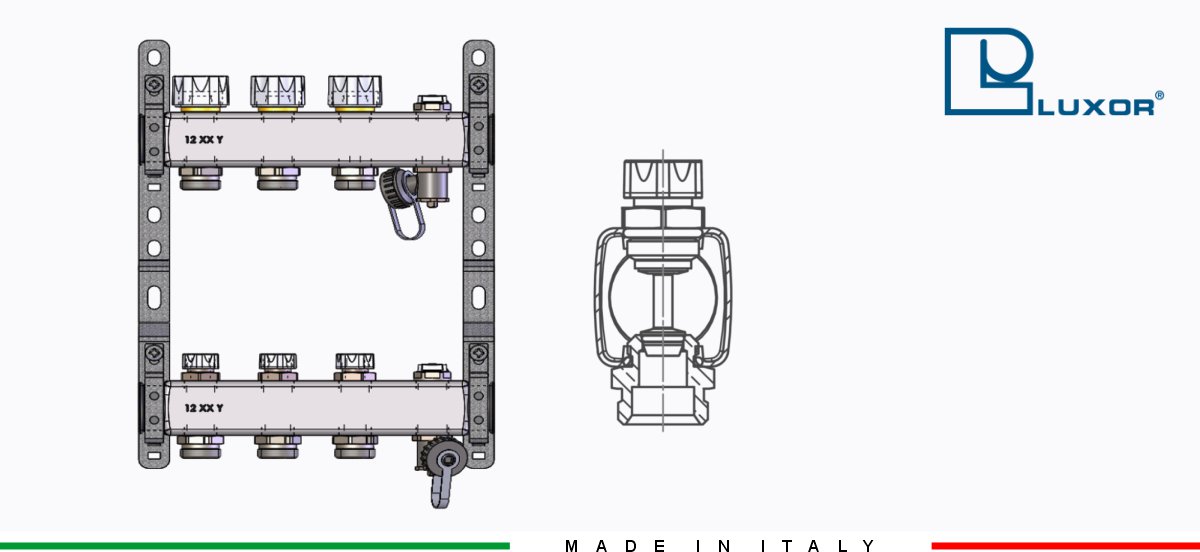

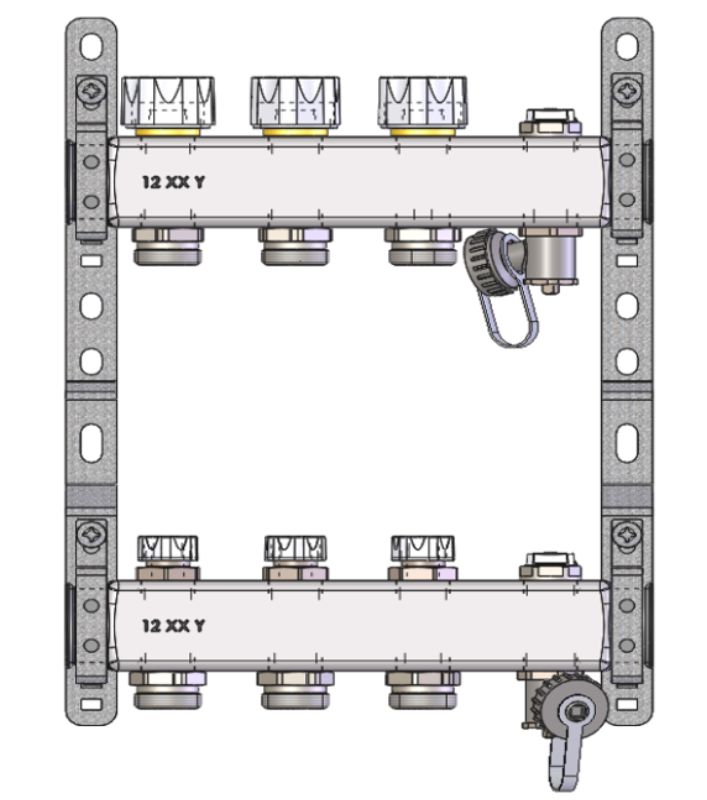

SET RAZDELNIKA ZA RADIJATORSKO GREJANJE



Set se upotrebljava u sistemima za radijatorsko grejanje gde se može posebno upravljati svakim krugom grejanja tako što se na termostatske ventile ugrade termoaktuatori kojima se može upravljati preko termostata.

  • Dimenzije grane razdelnika / sabirnika na polazu i povratu: 1“ UN
  • Dimenzije priključaka krugova grejanja: ¾“ eurokonus
  • Razmak između priključaka krugova: 50mm
  • Obe grane (razdelnik i sabirnik) su već opremljeni ventilom za punjenje i pražnjenje i ručnim ventilom za odzračivanje.
  • Telo razdelnika i sabirnika je od nerđajućeg čelika AISI 304
  • Delovi termostatskog i ručnog tela ventila su od CW617N
  • Termostatski ventil je opremljen zaštitnom kapom.
  • Priključak termostatskog ventila: M30x1.5mm

Podešavanje na polazu na regulacionim ventilima

Pozicija Broj okreta Kv
1 1/2 0.09
2 1 0.27
3 1+1/2 0.75
4 2 0.93
5 2+1/2 1.11
6 3 1.31
7 3+1/2 1.48
8 4 1.62
9 4+1/2 1.76
10 5 1.9
11 5+1/2 2.02
12 Potpuno otvoren 2.12
Maksimalno preporučeni protok na 1“ je 2400 L/h.

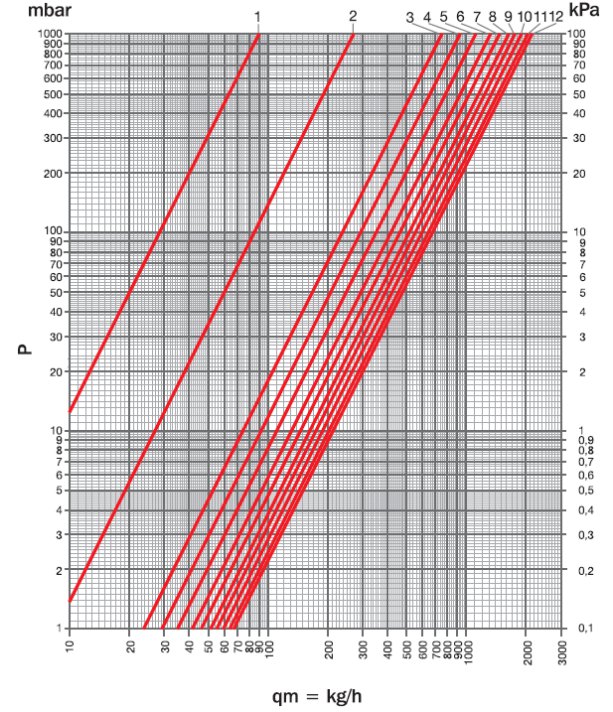

Dijagram pada pritiska

dijagram pada pritiska
